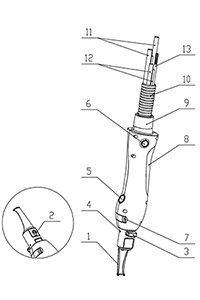

I，Überblick von dem Handstück
1) Spitze zur Fokussierung von Pulslicht (Transparentes Kunststoff)
2) Schloss zur Spitze
3) 1064nm/532nm Austauscher
4) 1064nm/532nm Befestigungsschraube
5) Trigger vom Pulslicht
6) 15 Sekunden Sicherheitsschalter
7) Plug-in von optischem Backup
8) Latex pad
9) Fixer-(Schraube)
10) Hülle
11) Wasserleitung (Wasserzulauf, Wasserausgang)
12) Elektrodendraht von Lampe
13) Stelldraht von Schalter

II、Physikalische Parameter von Handstück
1，Work material of pulse light Arbeitsmaterial von Pulslicht (Bonding Kristall)
2，Gewicht von dem Handstück≦1.5Kg
3，Länge - Weite - Höhe 256mm X 57mm X 47mm
4, Länge der Hülle：≧1.5M
5，Anforderung nach Wasserqualität: gereinigtes Wasser ohne Kalk；
6，Wassertemperatur：Temperaturdifferenz zwischen Wasser und Umwelt ist kleiner als 10℃ oder Wassertemperatur ist kleiner als 40℃@6Hz;
7，Wasserdurchfluss：>2L/MIN；
8. Einsatz: 1. Tattooentfernung 2. Entfernung von Augenbrauen

III， Optische Parameter von dem Handstück

1） Zentralwellenlänge von dem Pulslicht ist 1064nm;
2） Wellenlänge mit Frequenzverdoppelung vom Pulslicht ist 532nm;
3） Ausgangsenergie von Einfachimpuls>200mJ；
4） 800,000 Schüsse von Einfachimpuls;
5） Mehr als 300,000 Schüsse von Frequenzverdoppelung Kristall;
6） Lebensdauer von Infrarotabtastung: länger als Laserbarren;
7） Lensdauer von Xenonlampe: mehr als 1,000,000 Schüsse; Die Lebensdauer von den Laserbarren ist kürzer als Lampe
8） Die kleinste Spotgröße ist 1.5mm@1/e2；
9） Die größste Energiedichte ist 11J/cm2@1/e2；

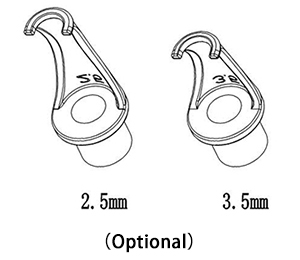

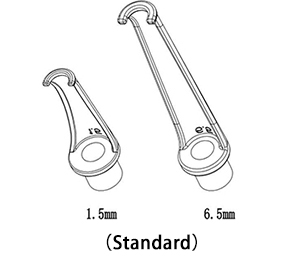

10) Zwei Arten von Ausgangsspot（Standard）：1.5mm,6.5mm; 2.5mm,3.5mm （Optional）;
11) Halbbreite von dem Puls：4-7ns；
12) Qualität von dem Lichtstrahl：M2<1.1；
13) Wellenlänge von angegebener Infrarotabtastung ist 650nm；

IV、Elektrische Parameter
1） Pulswiederholrate：Einfachimpuls；　
2） Impulsfrequenz：0.5-6Hz；
3） Ladeleistung：300-500W；
4） Betriebskondensator：160-200uF；
5） Arbeitsspannung：500-600V；
6）Arbeitsspannung von angegebener Infrarotabtastung：DC 3V

V、Verbindung von dem Handstück
a) Wasserleitung, zwei Leitungen, wahlloser Zulauf oder Ausgang;
b) Schaltverbindung

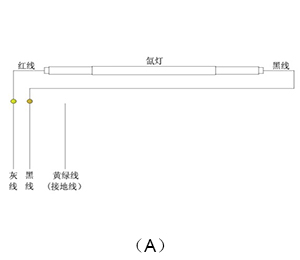

-- Verbindung zur Xenonlampe （ Schema A ）
Graues Hochspannungs-Kabel ist positive Elektrode ;
Schwarzes dünnes Kabel ist negative Elektrode;
Gelbes grünes Kabel ist Erdleitung；

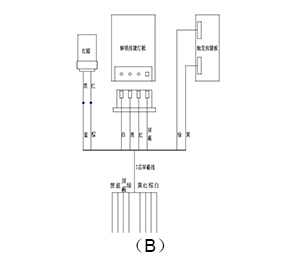

-- Infrarot verkabelt （ Schema B ）
Innerhalb der 7 geschirmten Kabel, das Brown ist positive Elektrode, das Blau ist negative Elektrode;
-- Kabel von Sicherheitsschalt
Innerhalb der 7 geschirmten Kabel, das Weiß ist positive Elektrode, das Schwarz ist negative Elektrode; Kombination von Schwarz und Weiß ist Anzeige des Schalters
--Kabel von Lasertrigger
Kombination von Gelb und Grün ist eingeschaltete Leitung;

Beachtung
1. Es ist verboten, die Xenonlampe ohne Kühlung mit Wasser zu benutzen, sonst könnte Bonding Kristall wegen der hohen Hitze brechen.
2. Es ist verboten, die Hülle in zwei Teilen während der Nutzung zu falten, sonst könnte der Wasserdurchfluss in der Hülle nicht entblocken und kühlen, und könnte Bonding Kristall auch wegen der hohen Hitze brechen.
3. Es ist nicht erlaubt, Spannung für Ausgang von Multi-Pulse zu überlasten, sonst würde die Lebensdauer von Bonding Kristall viel verkürzert.
4. Es ist nicht erlaubt, dieses Handstück unter der harten Umgebung mit mehr Staub und Ölnebel zu benutzen. Sonst würde es die Verschmutzung von Strahlengang verursachen, und die Lebensdauer von optischen Elementen beeinflussen.
5. Außer den angegebenen Technikern von unserer Firma könnten andere Leute die Maschine und Innenteile nicht demontieren.
6. Der Bediener sollte Schutzbrille während der Anwendung tragen. Es ist verboten, den Mund vom Lichtausgang anzusehen, um Verletzung der Augen zu vermeiden.
