Nd:YAG
Nd:YAG-Kristall ist das erste und reifste Lasermaterial, das die Kunden aus Bereichen Forschung und Entwicklung, Medizin, Industrie und Militär adoptieren. Er wird häufig für die Nah-Infrarot-Festkörperlaser und ihre Frequenzverdoppler, -verdreifacher und –vervielfacher.
Vorteile:
1. Hohe Leistung, hoher Effizienz, niedrige Schwelle
2. Hohe optische Qualität und niedriger Verlust bei 1064 nm
3. Gute mechanische und thermische Eigenschaften
4. Einfach zu benutzen bei TEM00-Mode(Q-Switch,gepulst, Dauerstrichlaser)
Einsatz: Materialverarbeitung, Bohren, Schneiden, Schweißen, Markieren, Gravieren

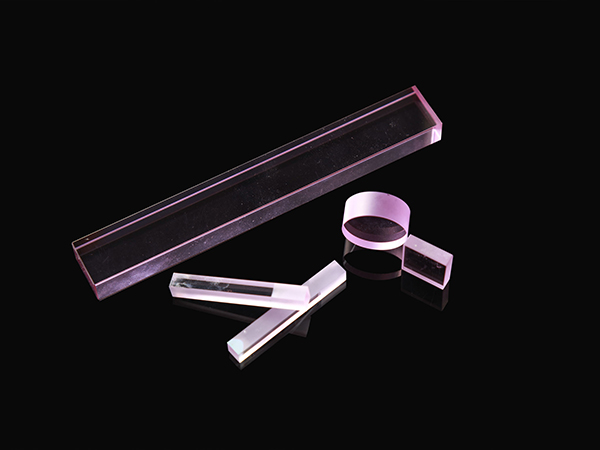

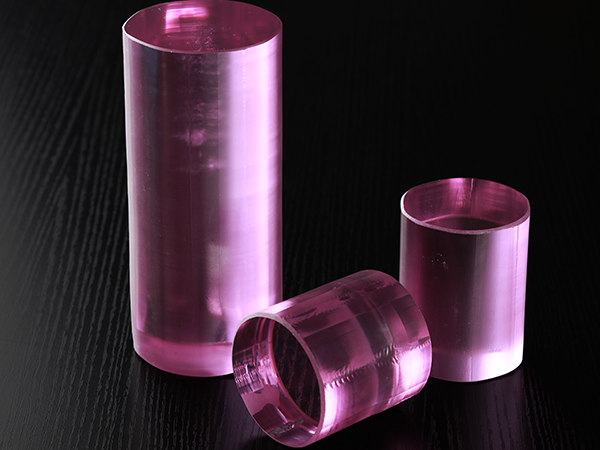

Format: Stangen, Scheiben und Platten

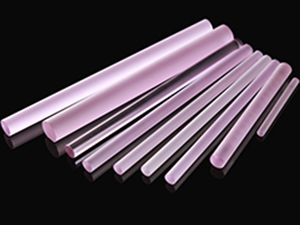

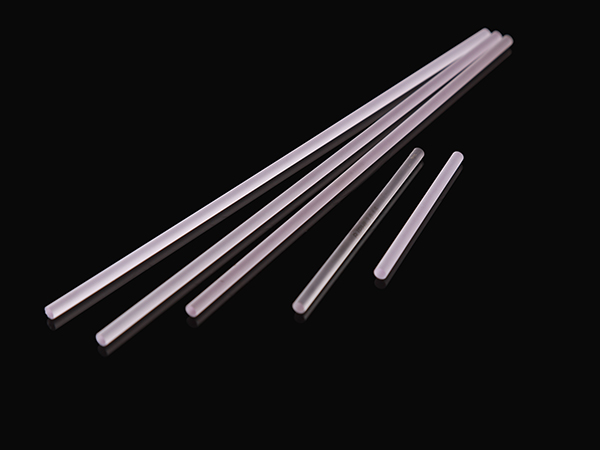

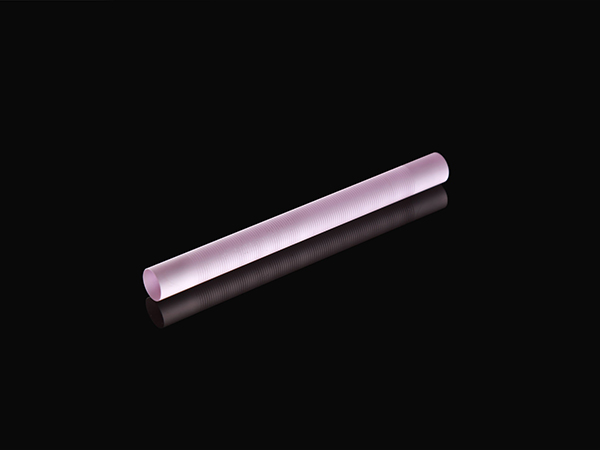

Stangengröße: Durchmesser: 2- 25mm, Länge: 30 - 200mm
Scheibengröße: Durchmesser: 2 - 25.4mm, Dicke: >= 1mm

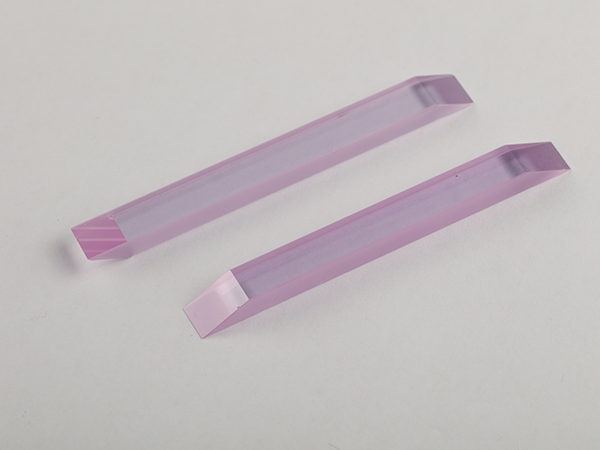

Plattengröße: Länge: 60 - 180mm, Breite: 6 - 24mm, Dicke: 3 - 4mm
End: flach, konkav und konvex, u.v.
Seite: Schleifen, Polieren und gerillt
| Nd Dotierungskonzentration | 0.4~1.2 bei % |
| Orientierung | <111> innerhalb von 5° |
| Gleitschleifen | Angeschliffener Oberfläche 400#Gmt |
| Ebenheit | <λ/10 @ 632.8 nm |
| Parallelität | ≤10 " |
| Rechtwinkligkeit | ≤5 ' |
| Oberflächenqualität | 10/5 (MIL-O-13830A) |
| Optische Qualität | Interferen zlinien ≤ 0.125 /Zoll Auslösungsverhältnis Ø3~Ø6.35 ≥ 28db, Ø7~Ø10 ≥ 25dB |
| Größe | Stäbe: Ø (3~10)mm×(30~180)mm (L) Platten: (3~12)mm×(6~24)mm×(60~180)mm (L) nach Kundenwünschen |
| Maßtoleranzen | Durchmesser: +0.15 （ ±0.05mm ） Länge: ±0.5mm, Schrägkante: <0.1 mm @ 45º |
| Entspiegelte Reflexionsfähigkeit | R≤ 0.2% (@1064nm) |
| Reflexionsfähigkeit von hochreflektierender Beschichtung | R>99.8%@1064nm und T>95%@808nm |
| Andere hochreflektierende Beschichtungen | HR @ 1064/532 nm, HR @ 946nm, HR@1319nm andere Wellenlängen sind auch vefügbar. |
| Zerstörschwelle | >700MW/cm 2 10ns 1Hz bei 1064nm |
Wesentliche Eigenschaften von Nd:YAG-Kristallen:
| Chemische Formel | Nd3+:Y3Al5O12 |
| Kristallstruktur | Cubic |
| Dichte | 4,56 g/cm3 |
| Schmelzpunkt | 1970℃ |
| Spezifische Wärme | 0,59J/g K(at 300K) |
| Mohshärte | 8,5 |
| Wärmeausdehnungskoeffizient | 7,8 x 10-6/K [111], 0 -250℃ |
| Wärmeleitfähigkeit | 0,14W/m/K@20°C |
| Verlustkoeffizienten | 0,003 cm-1@1064 nm |
| Laserwellenlänge | 1064nm |
| Fluoreszenzlebensdauer | 230μs |
| Wirkungsquerschnitte | 7,5 x 10
|
| Brechzahl | 1,8197 |
